第二階段測驗

第二階段測驗：
針對某 4 inputs, 1 outpout 電路進行真值表、K-Map化簡。並找出 0-Hazard 所在，進行改進設計使其成為 0-Hazard Free。所有數位電路設計均以結構化 Verilog 設計(僅使用 NAND 邏輯閘)。 最後於 SynaptiCAD 模擬驗證...

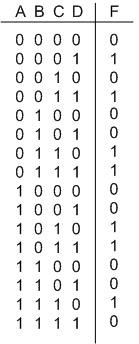

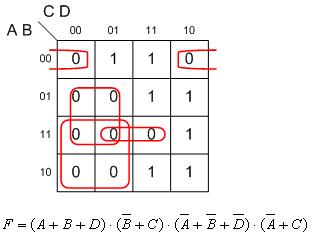

1. 由真值表中畫出卡諾圖，簡化卡諾圖並求出輸出的布林函數式。


2. 求出輸出布林函數後，以 Verilog HDL 來設計此電路，程式碼如下：

module verilog_1205(A,B,C,D,F);
　input A,B,C,D;
　output F;

　wire a1,b1,c1,d1,f1,f2,f3,f4,f5;

　// NOT
　nand #5 (a1,A,A);
　nand #5 (b1,B,B);
　nand #5 (c1,C,C);
　nand #5 (d1,D,D);

　// Function
　nand #5 (f1,a1,b1,d1);
　nand #5 (f2,B,c1);
　nand #5 (f3,A,B,D);
　nand #5 (f4,A,b1,c1);

　// Output
　nand #5 (f5,f1,f2,f3,f4);
　nand #5 (F,f5,f5);

endmodule


module testbench;
　reg A,B,C,D;
　wire F;

　verilog_1205 V0 (A,B,C,D,F);

　// 測試 0-Hazard 時使用
　//==========================================
　initial
　begin
　　#0 A=0; B=0; C=0; D=0;

　　// hazard 1
　　#40 B=1;
　　#40 B=0;

　　// hazard 2
　　#40 A=1;
　　#40 B=1;
　　#40 B=0;

　　// hazard 3
　　#40 A=0;
　　#40 A=1;
　　#40 $finish;
　end
　//==========================================

　// 測試真值表16個訊號時使用
　//==========================================
　initial
　begin
　　A=0; B=0; C=0; D=0;
　　#800 $finish;
　end

　always #320 A=~A;
　always #160 B=~B;
　always #80 C=~C;
　always #40 D=~D;
　//==========================================

endmodule

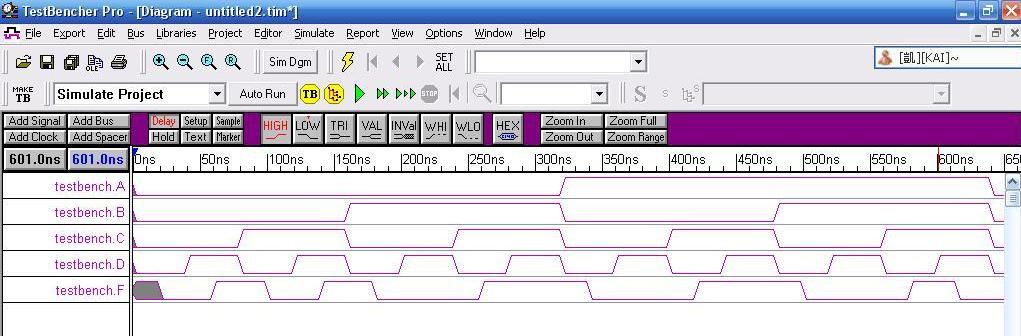

3. 下圖為根據真值表輸入訊號組合所模擬出來的波形圖。


4. 由卡諾圖中可以找出此電路有四個 0-Hazard，如下圖所示。

分別在：
　　A:0　　　　B:0←→1　C:0 　D:0
　　A:1　　　　B:0←→1　C:0 　D:0
　　A:1　　　　B:0←→1　C:0 　D:1
　　A:0←→1　 B:0　　　 C:0　D:0
時會有 0-Hazard 產生。

5. 下圖為 0-Hazard 的模擬波形圖。

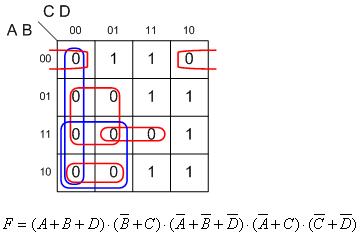

6. 在卡諾圖中進行修改設計，將 0-Hazard 消除掉，求出改進後的布林函式。


以下為改進後電路的 Verilog 程式碼：

module verilog_1205(A,B,C,D,F);
　input A,B,C,D;
　output F;
　wire a1,b1,c1,d1,f1,f2,f3,f4,f5;

　// NOT
　nand #5 (a1,A,A);
　nand #5 (b1,B,B);
　nand #5 (c1,C,C);
　nand #5 (d1,D,D);

　// Function
　nand #5 (f1,a1,b1,d1);
　nand #5 (f2,B,c1);
　nand #5 (f3,A,B,D);
　nand #5 (f4,A,b1,c1);

　// 0-Hazard Free
　nand #5 (h1,A,c1);
　nand #5 (h2,c1,d1);

　// Output
　nand #5 (f5,f1,f2,f3,f4,h1,h2);
　nand #5 (F,f5,f5);

endmodule


module testbench;
　reg A,B,C,D;
　wire F;

　verilog_1205 V0 (A,B,C,D,F);

　initial
　begin
　　#0 A=0; B=0; C=0; D=0;

　　// hazard 1
　　#40 B=1;
　　#40 B=0;

　　// hazard 2
　　#40 A=1;
　　#40 B=1;
　　#40 B=0;

　　// hazard 3
　　#40 A=0;
　　#40 A=1;
　　#40 $finish;
　end

endmodule

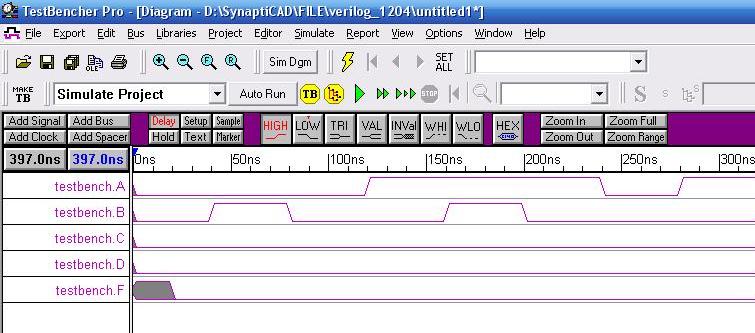

7. 下圖為 0-Hazard Free 的模擬波形圖，由波形圖中可看到 0-Hazard 已被消除。
